四针六线缝纫机:针杆刺布及挑线机构

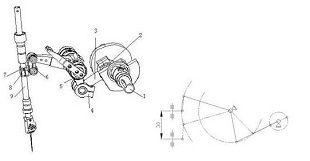

 四针六线缝纫机针杆刺布机构由多少零件构造而成呢?

 主要由如下几个构件组成:

1、曲轴   2、曲柄   3、杠杆连杆组件   4、针杆轴杠杆   5、切刀传动连杆轴

6、针杆连杆   7、针杆夹头   8、针杆夹头螺钉   9、针杆

四针六线缝纫机

    运作顺序和原理:

曲轴1上有一偏心曲柄2,当曲轴顺时针转动时,通过与杠杆连杆组件3的连接,

将力传递给针杆轴杠杆4,并以切刀传动连杆轴5做为支点做上下往复摆动。

针杆轴杠杆4则通过针杆连杆6与针杆连接架7相连,

针杆9则由针杆夹头螺钉8锁紧固定于针杆夹头7中,

这样,针杆就随着曲轴的回转而做上下往复运动。


怎样调节直针上下的位置呢?

直针上下位置的调节,可以通过松开针杆夹头7上的螺钉8,

针杆在夹头孔中能做上下移动从而达到调节机针高度的目地


针杆行程的大小如何调节呢?

则是靠零件尺寸来控制,不可调节,

一般机型针杆标准行程为30毫米。


挑线杆的调节?

挑线杆则与切刀传动连杆轴5连接在一起,

当针杆上升到最高点时,挑线杆也处于最高位置,

当针杆下降到最低点时,挑线杆也处于最低位置。
