四针六线缝纫机:弯针勾线机构

四针六线缝纫机中弯针勾线机构直接影响到在缝纫过程中线迹的形成和稳定性,

因此在整台机器结构中占有极为重要的位置。下面我们来了解一下它的工作原理

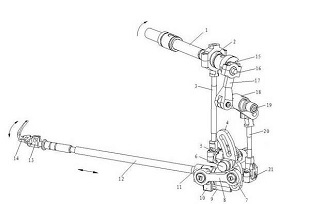

1主轴   2送料偏心轮   3送料连杆组件   4送料牙调节座   5送料连杆球曲柄 6送料杠杆轴

7弯针连杆调节螺钉   8弯针前后连杆   9弯针轴套管导杆   10弯针轴套管   11弯针轴挡块

12弯针轴   13弯针安装座   14弯针   15调节螺钉 16球连杆   17弯针驱动连杆

18弯针杠杆   19弯针杠杆轴   20弯针连杆   21弯针球曲柄

四针六线缝纫机

弯针的运动轨迹为椭圆,它是由插背方向的前后运动和勾线方向的左右摆动的两组运动的合成。


弯针前后方向的运动的轨迹:当主轴1顺时针旋转时,

带动送料偏心轮2 和送料连杆组件3做上下方向的运动。

送料牙调节座4则通过与送料连杆球曲柄5的球面铰链连接,

绕送料杠杆6做往复摆动。

弯针前后连杆8则借助于调节螺钉7与送料牙调节座4相连,

当送料牙调节座摆动时,带动弯针前后连杆推动与弯针轴

12紧固的弯针轴挡块11向前运动。回退时则通过弯针轴套管10的
